Jak vybrat kamerový systém?

IP kamery

Rozlišení

Rozlišení kamery určuje kvalitu obrazu a úroveň zobrazených detailů. Již kamera s rozlišením 2 Mpx odpovídá obecně známému rozlišení FullHD.

Úhel záběru

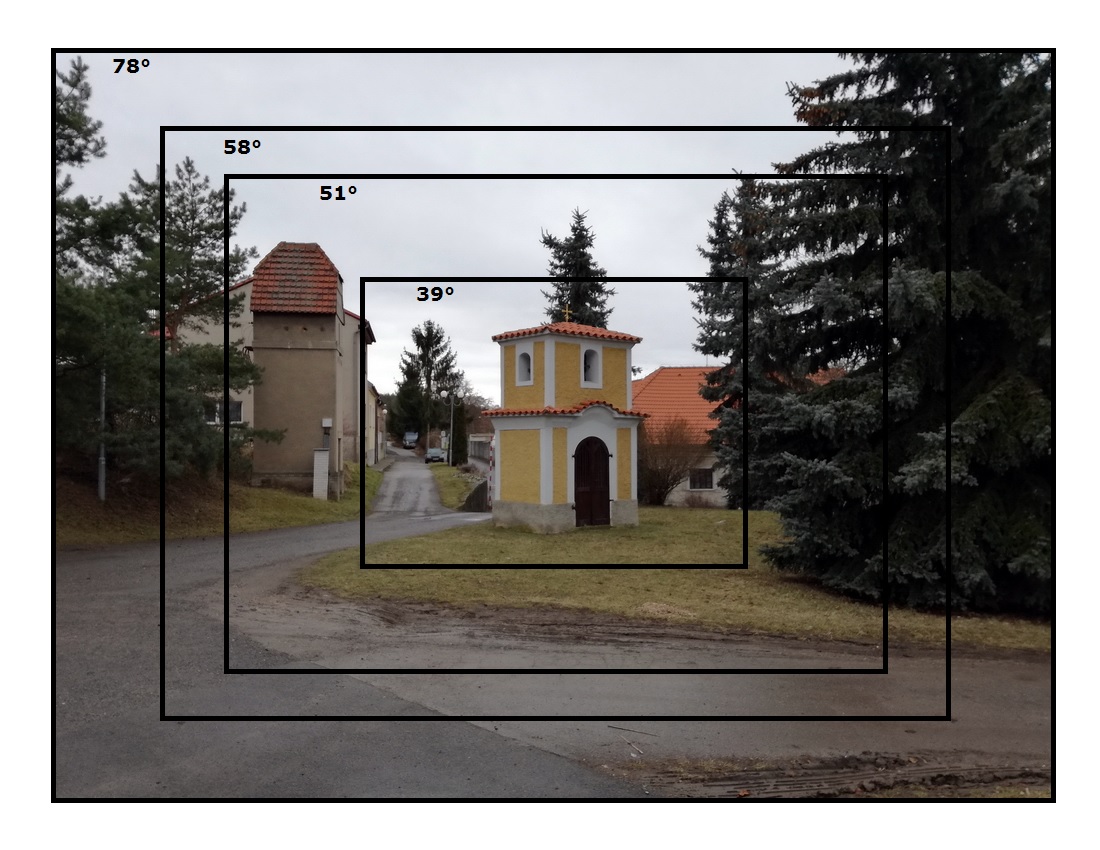

U každé kamery je uveden úhel záběru, viz obrázek. Úhel záběru závisí na délce ohniska objektivu kamery (např. f4mm pro objektiv s ohniskovou vzdáleností 4 mm) a velikosti použitého snímacího čipu (např. 1/2.8“ nebo 1/3“). Obrázek dokumentuje názorně rozdíl v použitém úhlu záběru. Pro větší přiblížení je třeba použít malý úhel záběru a větší dosah přísvitu, naopak pro pokrytí větší plochy je nutno volit větší úhel záběru.

Pokud například budete chtít rozeznat obličej sledované osoby, budou platit následující parametry:

Dosvit pro noční vidění

Přísvit - pro zajištění dobré funkce v noci v neosvětlených prostorech je potřeba zvážit kameru s infračerveným (IR) přísvitem. Ten se udává v metrech a čím větší dosvit, tím zpravidla větší počet přisvětlovacích diod nebo jejich výkonnější varianta. Udávaný dosvit je maximální, efektivní osvícená vzdálenost je zpravidla o něco menší, neboť záleží na odrazivosti nasvětlovaných objektů. Budete-li tedy snímat pozemek, volte vždy větší vzdálenost dosvitu, než je ta, kterou skutečně potřebujete. Osvětlení není okem viditelné, pohybuje se pod pro oko viditelným světlem a výsledné zobrazení na kameře je tak černobílé.

WDR (Wide Dynamic Range) je technologie, kterou kamera využívá k zobrazování při zhoršených světelných podmínkách. U nabízených kamer je ve dvou variantách, tedy D-WDR (digitální, kdy se obraz zpracovává pomocí softwareových úprav) a WDR (hardwareové, produkuje kvalitnější obraz).

Provedení kamer

Kompaktní

Zejména pro venkovní aplikace. Všechny kamery mají krytí IP66 a více, díky čemuž mohou být vystaveny běžným povětrnostním vlivům po celý rok.

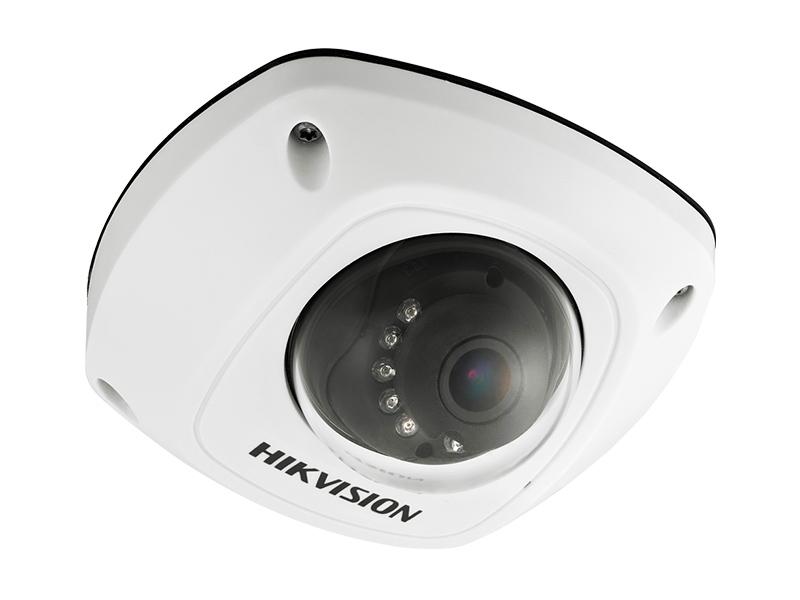

Dome

Kamera tvaru polokoule s antivandal krytem pro zvýšení odolnosti proti nežádoucím útokům.

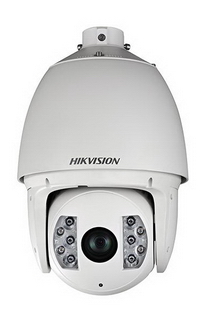

PTZ Dome

Otočné kamery s motorickým zoomem. Lze jej ovládat pomocí vlastního menu, NVR nebo ovládacího pultu. Vyžaduje speciální držák

Vysvětlení uváděných parametrů

Příklad

1. snímací čip: 1/2.8" progressive scan CMOS
2. komprese H.264 / MJPEG
3. maximální rozlišení: 1920 × 1080 @ 30 fps
4. fixní objektiv: f4mm / F1.2 (úhel záběru: 85°)
5. citlivost: 0.01 lux @ F1.2 (AGC zapnuto) / 0.028 lux @ F2.0 (AGC zapnuto) / 0 lux s IR (den/noc: ICR automaticky)
6. WDR (120 dB), 3D-DNR, ICR, PoE (802.3af, Power over Ethernet)
7. patentovaná technologie vylepšeného IR přísvitu EXIR s dosahem až 30 m
8. venkovní krytí: IP66
9. napájení: 12 V DC / max. 6 W

Výklad

1. typ a velikost snímacího čipu (ovlivňuje kvalitu obrazu a úhel záběru)
2. typ komprese, která je použita pro přenos obrazu (ovlivňuje kvalitu obrazu)
3. rozlišení, viz tabulka výše a počet snímků za sekundu videozáznamu (vyšší znamená kvalitnější)
4. typ objektivu – v pořadí ohnisková vzdálenost, minimální clonové číslo a úhel záběru
5. citlivost při dané cloně, čím nižší číslo, tím lépe kamera snímá při zhoršených světelných podmínkách
6. WDR – způsob zpracování obrazu při špatných světelných podmínkách, PoE – možnost napájení po LAN kabelu, do kamery tedy může vést pouze jeden kabel
7. způsob přísvitu a jeho dosah
8. specifikuje použitelnost kamery pro venkovní/vnitřní použití
9. napájecí napětí a spotřeba kamery (maximální hodnota je v případě použití přísvitu, tedy v noci)

Napájení kamer a PoE

PoE znamená Power on Ethernet a umožňuje vést data i napájení v jediném kabelu.

Kamery podporující PoE je možno napájet následovně:

• prostřednictvím PoE switche - PoE switch je umístěn na nejbližším společném bodu všech instalovaných kamer a z něj vede kabel do každé kamery, do něj naopak vede jediný kabel, který je následně připojen do NVR nebo přímo do síťového zařízení v domě
• přímo z NVR podporujícího PoE - z NVR vede ke každé kameře jeden kabel
• použitím PoE injektoru - nepoužije-li se ani jedno z výše uvedených zařízení, pak je možno do kabelu, kterým vedou data přidat napájení pomocí injektoru

Kamery nepodporující PoE je možno napájet následovně:

• použitím PoE extraktoru - je-li ke kameře přiveden kabel spolu s napájením, je nutné použít PoE extraktor a napájení pro kameru oddělit
• samostatným napájecím zdrojem

Záznamové zařízení

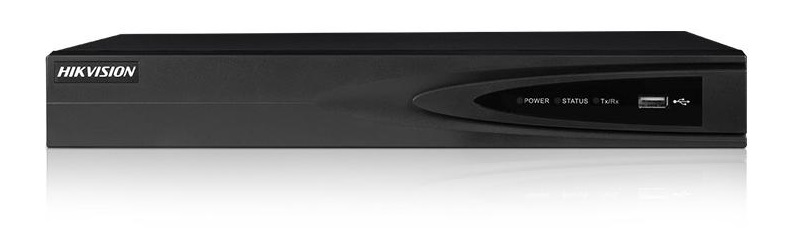

Záznamové zařízení NVR (Network Video Recorder) vybíráme podle následujících parametrů:

• analogové x digitální - NVR může být určeno čistě pro IP kamery, pro analogové kamery, nebo je nabízena i varianta hybridní spojující obě možnosti
• počet kanálů - určuje, kolik maximálně může být připojeno kamer (4, 8, 16, 32, ...)
• podpora PoE napájení - jednotlivá přípojná místa v případě PoE podpory umožňují po připojeném kabelu kamery přímo napájet
• počet připojitelných pevných disků (HDD) a jejich kapacita
• další speciální parametry jako datový tok, maximální podporované rozlišení, podpora LAN portů 100 Mbps nebo 1000 Mbps, sériové porty, způsob připojení na monitor, audio vstupy, alarmové výstupy, atd.

Kamery HikVision nově využívají technologii AcuSense pro detekci poplachových událostí.

AcuSense využívá algoritmů umělé inteligence, které rozpoznávají příčinu pohybu zaznamenaného kamerou. Kamera je tak schopná rozpoznat například vozidlo od zvířete, či případného pachatele vstupupujícího z ulice na pozemek. Tímto lze snížit počet falešných poplachů až o 98%.

Více informací na webu HikVision
